갱폼소음저감시스템

갱폼소음저감시스템

특허 제 10-1572979, 2152505, 2374836호 실용실안 제 20-0479596, 0483370, 0484071, 0484798, 0489664호

갱폼(GANG FORM)소음저감시스템은 아파트, 주상복합, 오피스텔등 각종 건축물의 외부 갱폼에 설치하여 공사현장주변 민원발생의 주요 원인이 되는 거푸집(알폼) 해체과정에서 발생되는 각종소음(공명음)의 저감과 서포트, 알폼핀과 같은 공사자재의 추락방지 및 거푸집 해체과정에서 발생되는 비산먼지등을 방지하기 위해 개발된 제품입니다.

갱폼소음저감시스템의 개발 배경

건설현장 소음, 진동관련 민원은 2010년 기준으로 16개 지자체의 경우 약 3만3천 건에 이르고 매년 민원발생 건수도 가파르게 증가하고 있음
각 지자체의 건설공사장에 대한 소음, 진동, 비산먼지등에 대한 환경규제가 강화되고 있는 추세이며, 또한 이와 관련한 각종 민원해결을 위해 건설회사의 막대한 보상비용 지출, 공사지연으로 인한 금전손실이 예상됨
공사장 주변 주민의 건설현장에 대한 모니터링을 강화하는 주민참여시스템 도입요구가 빈번할 것으로 예상되고, 향후 도심지와 같은 인구집중지역에 건설 되는 건축물에 대한 생활환경민원 제기가 빈번할 것으로 예상되며, 특히 알폼거푸집 해체로 발생되는 심각한 공명소음에 대한 저감대책으로 새로운 시스템 개발이 요구됨

건설현장 기존소음저감 대책과 문제점

기존 소음저감 대책
알폼거푸집 해체전 바닥에 고무매트를 설치해 거푸집 해체시 발생되는 핀과 알폼의 바닥 충격음 발생 소음을 해결
알폼거푸집 해체시 세대내부 개구부에 천막등을 임시로 설치하여 관련소음해결
알폼거푸집 해체시 2인1조로 해체작업인원 편성하여 거푸집 해체시 동시 다발적으로 발생되는 거푸집 발생소음 해결
알폼 생산업체에서 개발한 소음저감 시스템 (일명 “Drop Down System”)을 현장에 적용
문 제 점
해체작업시마다 고무매트를 반복하여 설치하므로 설치인건비, 정리비 및 자재비 발생
소음저감 효과 미미
설치공간에 제약이 따름
해체작업시 층마다 개구부에 천막등을 반복하여 설치하므로 설치해체 인건비 및 자재비가 과다하게 발생
개구부의 멸실한 차폐 어려움으로 소음저감 효과 미미
소음저감 효과는 크지만 해체작업자에 대한 현실적인 관리, 감독의 어려움 발생
해체작업에 다량의 시간이 소요되어 전체적으로 공기지연의 문제 발생
설치공간에 제약이 따름
소음저감 효과는 있으나 해체작업자에 대한 현실적인 관리, 감독의 어려움 발생
해체작업자의 해체방식관련 기존방식 고수로 의식전환이 요구됨
해체작업에 대한 철저한 관리,감독의 어려움 발생
과다한 운용비용의 발생

갱폼소음저감시스템의 적용시 효과

알폼 거푸집 해체시 발생되는 각종 소음 차단
거푸집 해체시 발생되는 서포트, 알폼핀등의 잡자재 및 공구등의 외부 추락 사고 방지 (각종 피해로 인한 금전배상 방지효과)
동절기 공사시 건축물의 보온효과 및 거푸집 작업자 에게 따뜻한 실내 작업환경 제공
갱폼에 최초 설치후 공사완료시까지 활용가능 (매층마다 반복되는 부대작업이 없어 운용비용 절감)
콘크리트 타설후 이루어지는 세대내부 할석작업 진행시 발생되는 각종 비산먼지의 방지 효과
필요시 차폐부재를 개방하여 세대내부 환기 및 작업자의 이동이 가능하며 갱폼인양후 시행되는 각종 미장 할석 견출작업이 가능하여 유용한 효과 기대
(방음커튼방식)

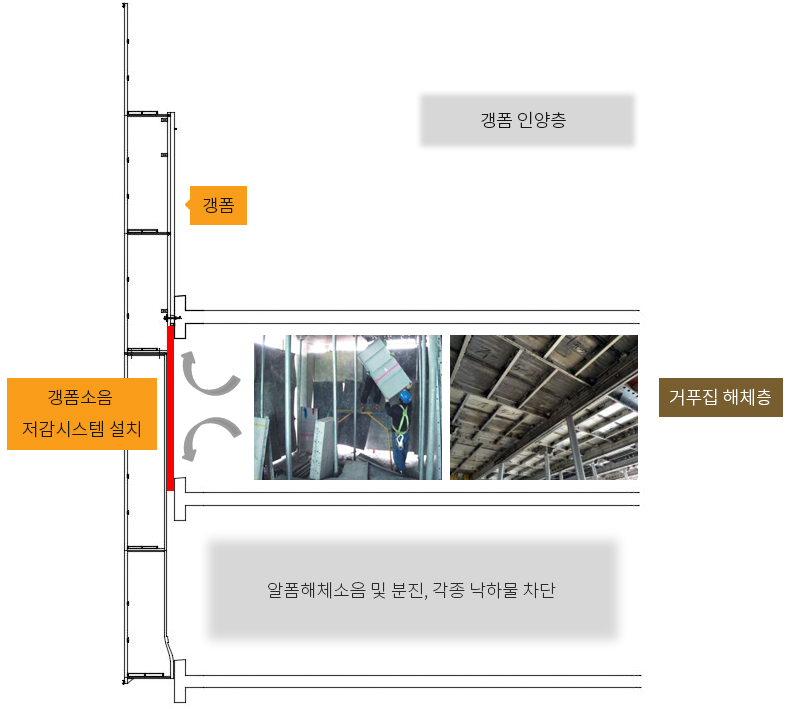

갱폼소음저감시스템 시공 개념도

설치위치 및 방법

갱폼 인양후 알폼거푸집 해체시 소음차단이 필요한 하부층(갱폼 인양후 바로밑의 층)의 개구부 주변에 수직고정부재와 소음차단부재(폴리카보네이트 또는 방음커튼) 로 이루어진 제품을 갱폼에 부착, 설치하여 골조공사 완료시까지 사용함

당사 제품의 장점

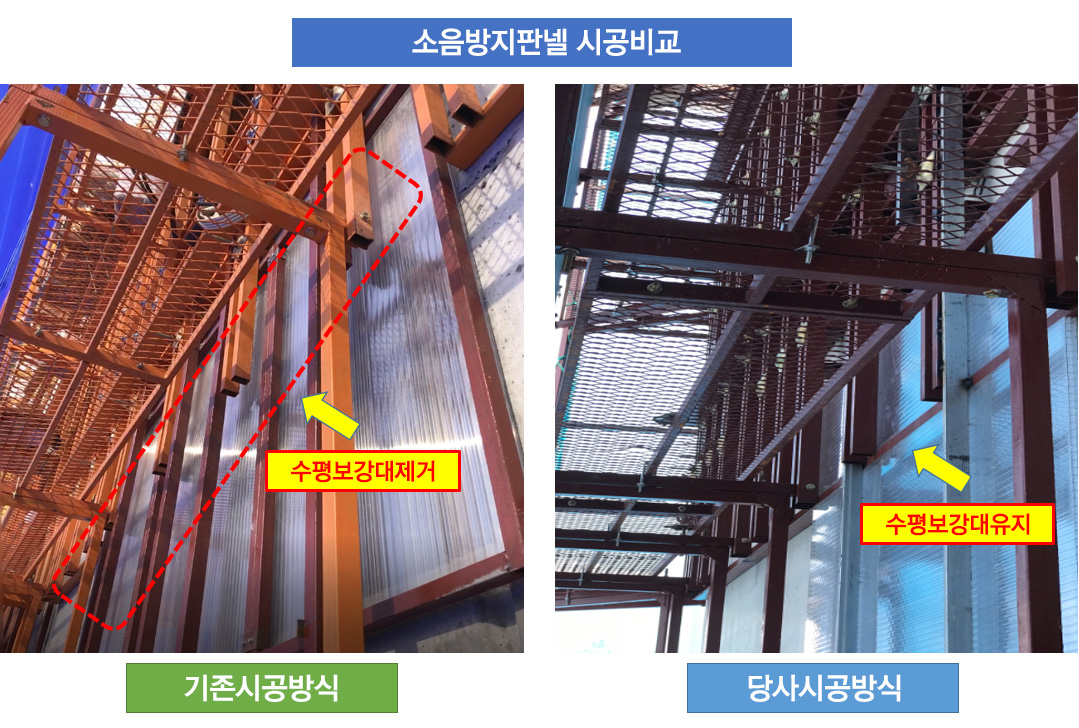

첫째

당사제품은 갱폼의 구조적인 안정성을 유지합니다.

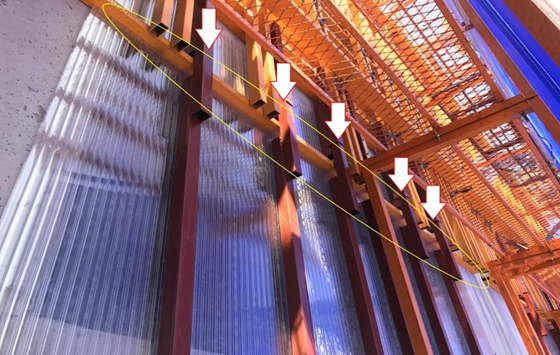

갱폼 하부층 골조 개구부에 차폐판을 설치시 갱폼하부 수직재에 연결된 최하단 수평부재를 제거하지않고 설치하여 갱폼의 구조적인 안정성을 유지시켜 골조면의 품질이 손상되지 않습니다

둘째

당사제품은 외부프레임이 없이 차폐판을 직접 부착, 시공하므로 무게가 가벼워 안전합니다.

셋째

당사제품은 구조가 단순하고, 설치가 간편하여 제품의 시공에 많은 시간이 소요되지 않습니다. (작업인원 3명기준, 1개동 작업시 1일 소요)

넷째

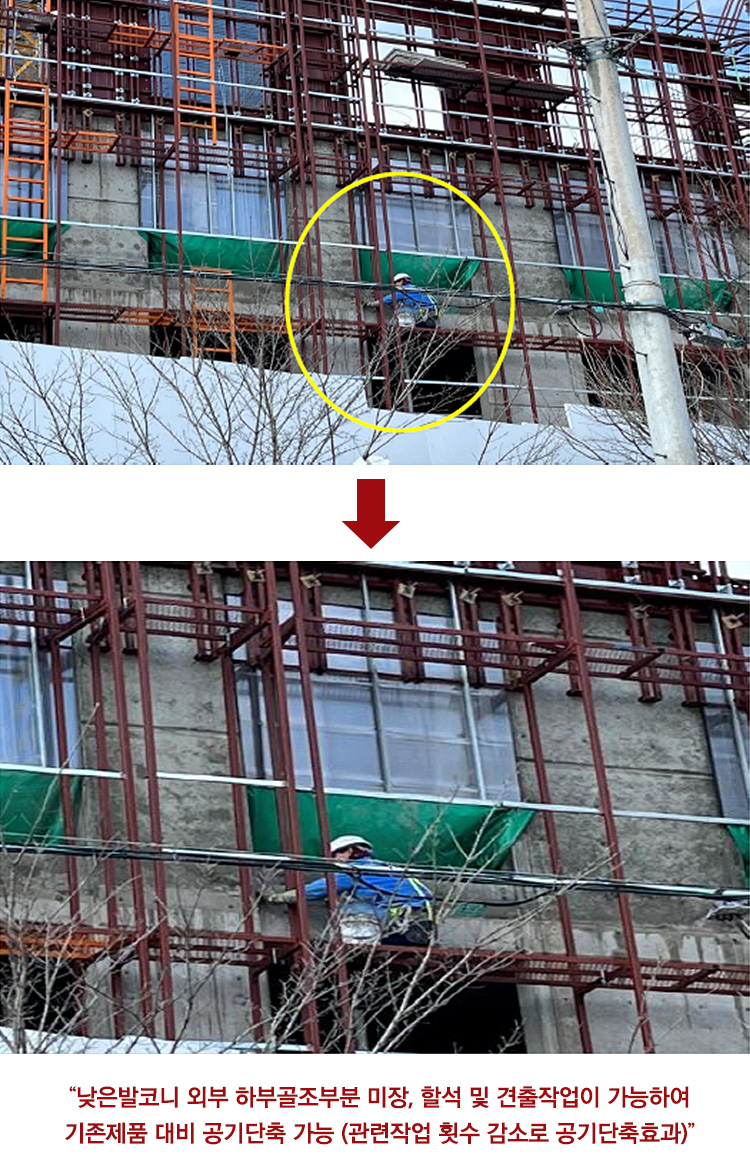

당사제품은 필요시 차폐판을 개방하여 작업자의 이동 및 환기가 가능하며, 각종 미장 할석 견출작업이 가능하게 제작되어 작업의 효율성이 높습니다. (방음시트 TYPE)
